用途與特點

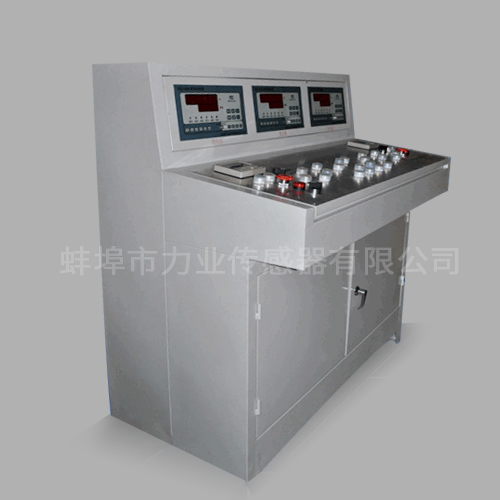

       PL系列配料控制器可用于PLD800，PLD1200，PLD1600，PLD2400型或類似的混凝土配料機，能按配方設置自動完成砂石、水泥等較多四種的配料工作。該控制器采用電腦稱重進行自動控制，并可進行手動操作。電腦秤采用國際上先進的微電腦技術，集稱重顯示器與配料控制器于一體，因此具有體積小、功能全。配料精度高、抗干擾性能強、對外界環境適應性強、物料配比可隨意調整、操作簡單等優點。并具有如下特點:

　　1.動態零位跟蹤。在用戶啟動配料后自動進行零位跟蹤，可 限度的保證稱重系統的精度。

　　2.過沖量自動測定和修正。在 配料過程中，過沖量的值無法確定而設為零時，控制器白動進行過沖量測定，以保證本次配料精度，并在以后的配料過程中均進行過沖量的修正使配料精度保持 狀態，整個過程無人工干預。

　　3.主輔兩個LED數碼顯示窗，實時顯示配料的累計重量和每種配料的凈重量。

　　4.所有參數的輸人均通過面板按鍵輸入，并存儲于存儲器中，且具有斷電不丟失功能。對于重要的系統參數，設有密碼保護。

　　5.校秤方式采用軟件全數字式自動調校秤方式。

　　6.對于不同結構的配料機采用不同的配料方式。對于皮帶機送料的配料機采用過沖量動修正的配料方式，對于氣動門控制送料的配料機采用粗精計量的方式進行配料。

　　7.所有操作開關均采用隔離電信號，具有很好的安全性。

　　8.配方管理功能，能方便的進行9種配方的保存和提取以及自動保存當前使用的配方。

　　9.完善的保護和故障診斷功能，可方便的提示故障內容和排除方法。

　　10.采用微電腦控制，可以方便的構成更大的控制系統。


　　技術規格


　　2 .1稱重部分


　　傳感器類型和稱重范圍

　　對于杠桿變力矩結構的配料機:

　　PL800型、PL1200型、XYL--5000 kgx1

　　PL1600型  XYL--800kgx1

　　對于三個吊點直接傳遞力矩結構的配料機:

　　PL800型、PL1200型、XYL--l000kgx3

　　PL1600型、PL2400型、XYL--2000kgx3

　 （若有特殊型號，以機器容量為準)

　　激勵原          恒壓DCI2V

　　稱重范圍       3000kg

　　(若有特殊型號。以機器容量為準)

　　標秤精度＜±0。05%

　　配料梢度＜±2%

　　配料種類數4種


　　  2.2顯示部分


　　顯示方式4位七段LED高請晰高亮穩定的數碼管顯示

　　重量顯示主，輔顯示窗，分別顯示累計重量和配料重量

　　有效顯示范圍     0--9999kg

　　顯示增量          0.01kg, 0.1kg. Ikg

　　工作狀態指示配料l-4. 卸料，報等.通訊((LED指示燈)


　　2.3輸出控制


       配料            配料1一4控制端

       卸料            卸料控制端

       控制類型      順序式，嚴禁l路以上導通

       過載保護      以機器空氣開關型號為準


        2.4輸入電源


       輸人電壓        三相三線供電制，三相380V+保護地

                             額定電壓380V土10%.  50HZ

       輸入功率        PL800型、PL1200型:   7.5kw

                             PL1600型、PL2400型: 11kw

                             (若有特殊型號，以機器總負荷為準)


　　  2 .5工作環境要求


　　溫度               一5℃--50°C

　　濕度              <90﹪(無凝結水)

　　環境條件       避免雨淋、日曬及附近有較大沖擊、振沖擊

　　其它              禁止用水及共它污物噴灑
